TIPE KENDARAAN PEMBEBANAN JEMBATAN JALAN RAYA
Standard Nasional Indonesia (SNI)
 |

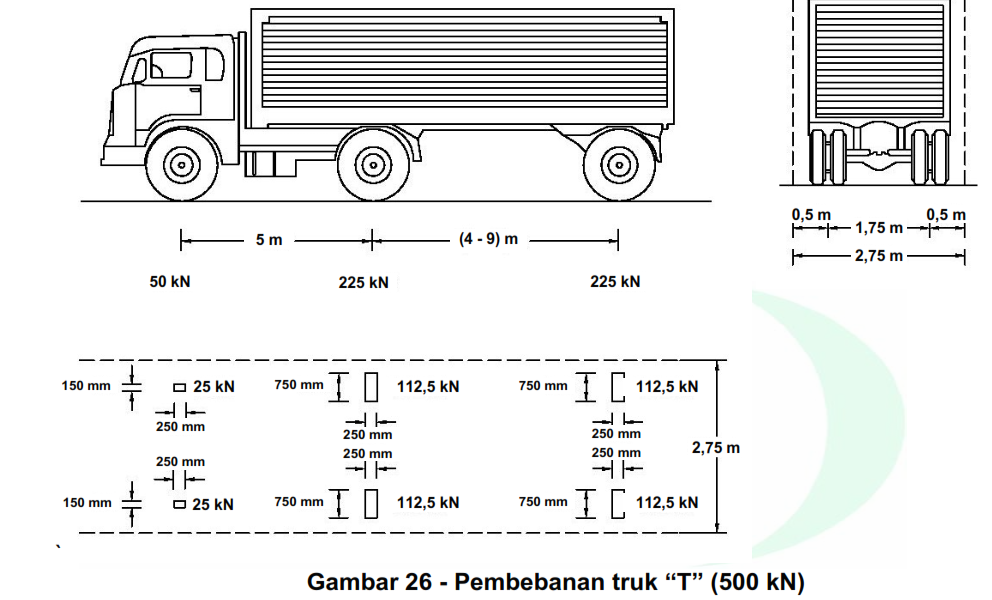

| Gambar Beban Truk Standard SNI |
 |
| Gambar Beban Terbagi Rata (BTR)/ Uniform Distribution Load(UDL) dan Beban Garis Terpusat(BGT)/ Knife Edge Load (KEL) |

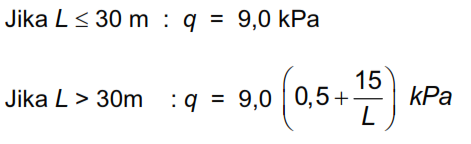

Dimana
L : Panjang bentang jembatan (m)
q : Intensitas beban (kPa)
Beban Garis Terpusat bernilai 49 kN/m melintang tegak lurus arah lalu-lintas.
American Association State Highway and Transportation Officials (AASHTO)
Pembebanan AASHTO HS20-44
Terdiri 4 kelas kendaraan nasional truk dan beban lajur digunakan dalam perencanaan jembatan bentang menengah dan bentang panjang.
 |
| Gambar Beban truk standard AASHTO jenis HS20-44/ HSn-44 |
Sebagian besar jembatan direncanakan untuk pembebanan HS20-44
 |
| Gambar Kendaraan AASHTO Truk HS20-44 Truck |
Pembeban lajur secara umum mengontrol perencanaan girder untuk panjang bentang lebih dari 140 ft. Untuk bentang sederhana, jarak variabel gandar belakang, V harus diset minimum 14 ft. Dalam bentang menerus, jarak V bervariasi untuk membuat momen negatif maksimum.
 |
| Gambar Pembebanan lajur HS20-44 (Standard HS20-44 lane load) |
Pembebanan tandem diketahui sebagai alternatif pembebanan militer. Pembebanan militer mensimulasikan pembebanan kendaraan militer berat dan memungkinkan mengontrol perencanaan balok dalam kasus lebih pendek dari 40 ft
 |
| Gambar Beban AASHTO Pembebanan Tandem ( Alternatif Militer) |
Pembebanan AASHTO HL-93
Beban hidup kendaraan rencana dan LRFD direncanakan sebagai HL-93, terdiri kombinasi dari:
Truk rencana dan beban lajur atau Tandem dan beban lajur. Pembebanan truk digunakan HS20-44. Tandem rencana terdiri dari sepasangn sumbu 25 kips(111.2 kN) berjarak 4 ft (1.2 m). Dalam kasus lain jarak melintang roda diberikan 6 ft. Beban lajur rencana meliputi beban merata 0.64 klf (9.34 kN/m) pada arah memanjang, dan diratakan melintang selebar 10 ft.
 |
| Gambar Beban Truk Standard AASHTO jenis HL-93 |
Beban Kendaraan Non Standard
 |
| Gambar Beban Truk Trailer 2X SDT 85 |
 |
| Gambar Truk Trailer 2X SDT 85 |
Jarak antar pkp roda 2550 mm
Jarak antar tepi luar roda 3192 mm
Lebar kendaraan 3546 mm
