Penulangan Ledak ( BURST REINFORCEMENT) Pada Angkur Balok Prestress

Tulangan Utama Beton Preategang

Berikut tulangan utama pada balok beton prestress :

Penulangan ledakan (bursting reinforcement), dibutuhkan utuk penahan tegangan tarik kejadian ledakan (bursting) dimana trayektori tegangan adalah lengukngan-lengungan ke depan karena aksi beban. Kebutuhan tulangan untuk menahan tarikan lateral.

Penulangan spalling (spalling rainforcment), dibutuhkan sebagai penahan tegangan spalling pada area terbebani dan block angkur untuk mencegah pecah permukaan beton. Tegangan spalling adalah efek atau bentuk trayektori tegangan dari angkai poisson's yang tidak memadai dengan  tegangan yang diinduksi oleh regangan.

Penulangan keseimbangan (equilibrium reinforcement), dibutuhkan ketika ada beberapa angkur berdekatan atau pada satu tempat dan beban prategang diterapkan berurutan.

Penulangan Ledakan (Bursting reinforcement)

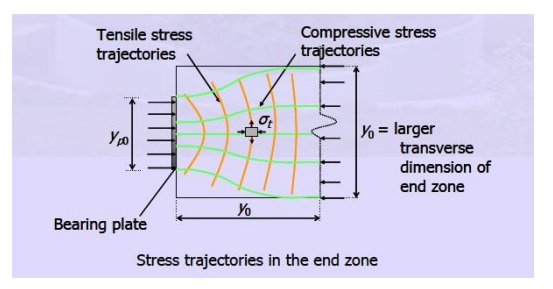

Trayektori tegangan pada ujung balok

Sumber : https://img.brainkart.com/extra/O9sxQWf.jpg

Distribusi tegangan akibat beban angkur pada ujung balok

Sumber : https://img.brainkart.com/extra/oJbZECs.jpg

Besarnya tegangan ledak (burst stress)

Dimana

Fbst  : Gaya ledakan

Pk    : Gaya prestress

Yp0 : Panjang sisi plat dukungan

Y0   : Dimensi penyebaran daerah ujung (end zone)

Luas tulangan sepanjang dari 0.1Y0 sampai dengan Y0

fs = 0.87fy

Untuk beton penutup (cover)  kurang dari 50 mm besarnya fs senilai dengan regangan 0.001.

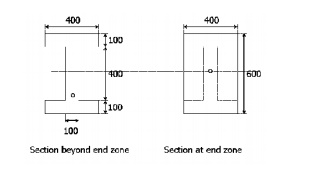

Bentuk tulangan daerah ujung

Tulangan sengkang bentuk Mat dan Link

Sumber : https://img.brainkart.com/extra/j5EHDPo.jpg

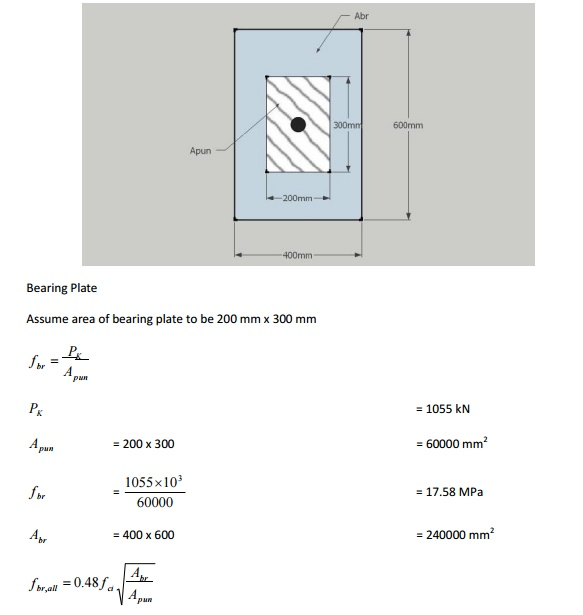

Perencanaan

Beton, kekuatan 50 Mpa

Gaya prategang 1055 kPa
